Разборка ноутбука AMILO D1840, D1845, RoverBook Explorer H590



Ноутбуки Fujitsu-Siemens AMILO D1840, D1845, RoverBook Explorer H590 сделаны на платформах компании Uniwill 257SA и 258SA. Отличаются они между собой только видеочипом соответственно ATI Radeon 9600 и 9700 и немного схемой, но абсолютно идентично разбираются и собираются. Вообще обычно продукты фирмы Uniwill отличаются от других весьма замысловатой конструкцией корпуса по части разборки и огромным ассортиментом примеряемого в них крепежа, так что правильно собрать этот аппарат  практически не реально, если не иметь чётких инструкций куда что вкручивать.

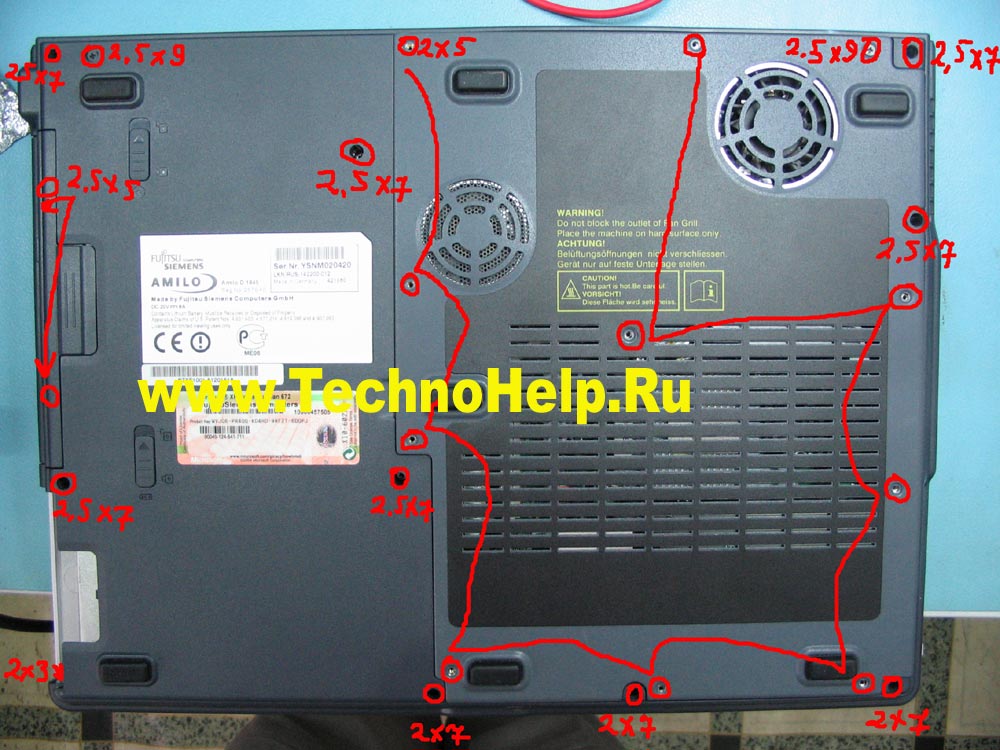

1. Откручиваем винты со стороны днища

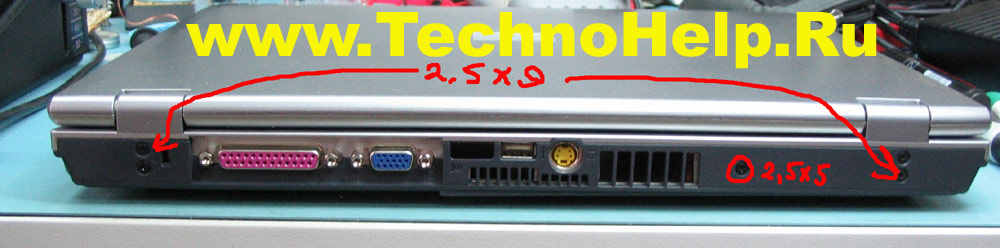

2.Винты с заднего торца

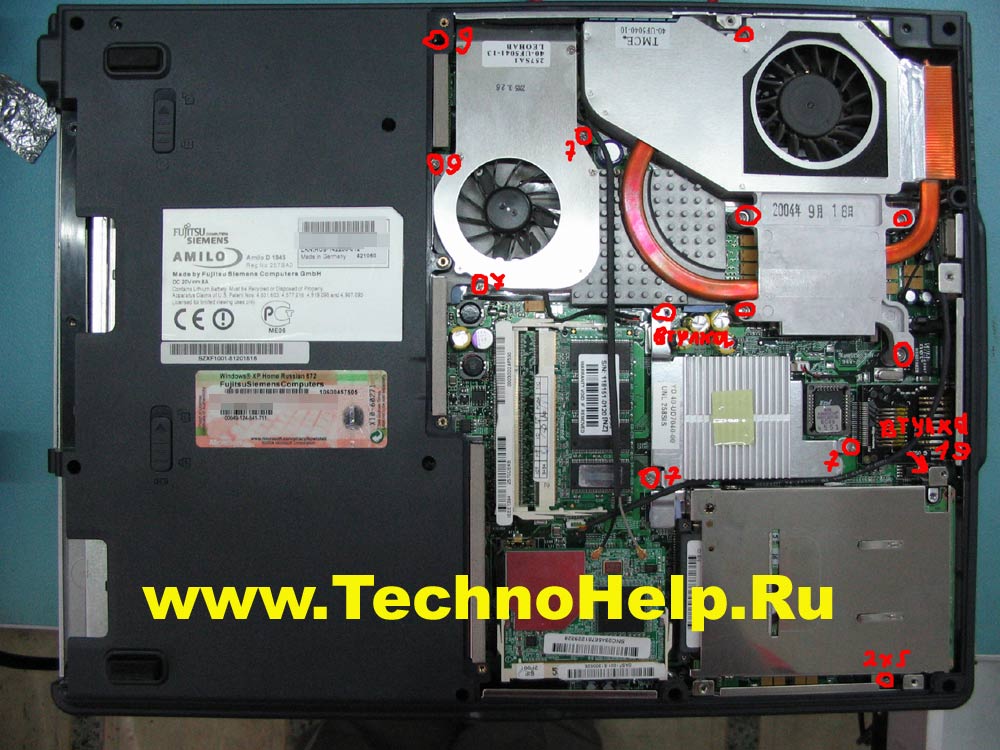

3. Винты и втулки под нижней железной крышкой, кулеры процессора и видеочипа.

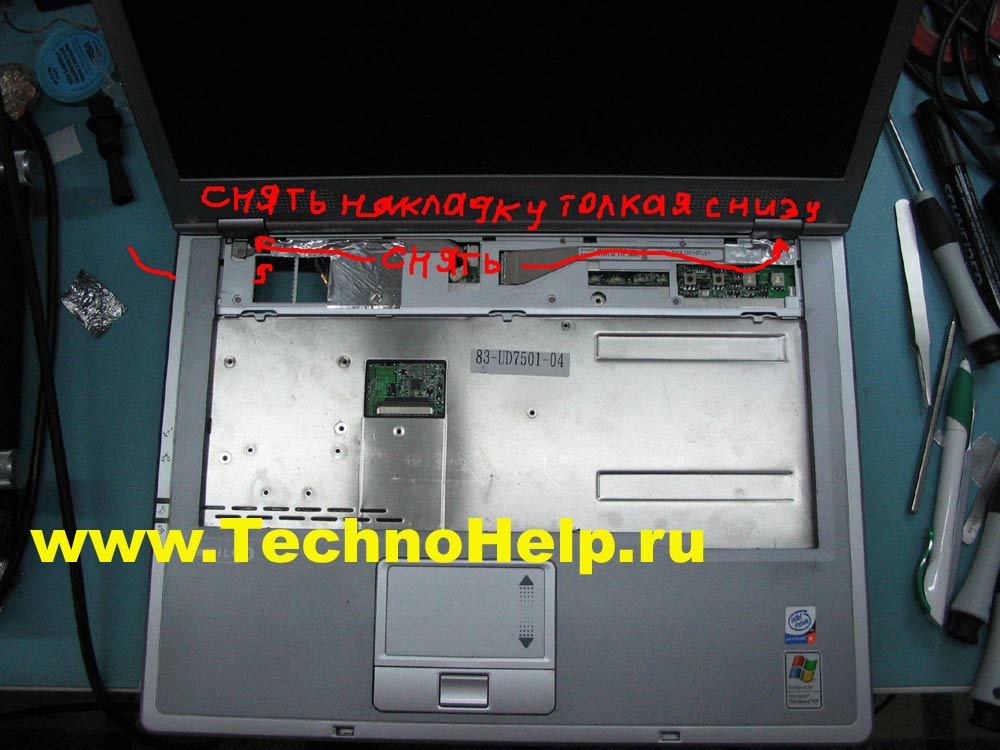

4. Снять накладку под экраном, толкая пальцем в отверстие доступное после снятия радиатора процессора.

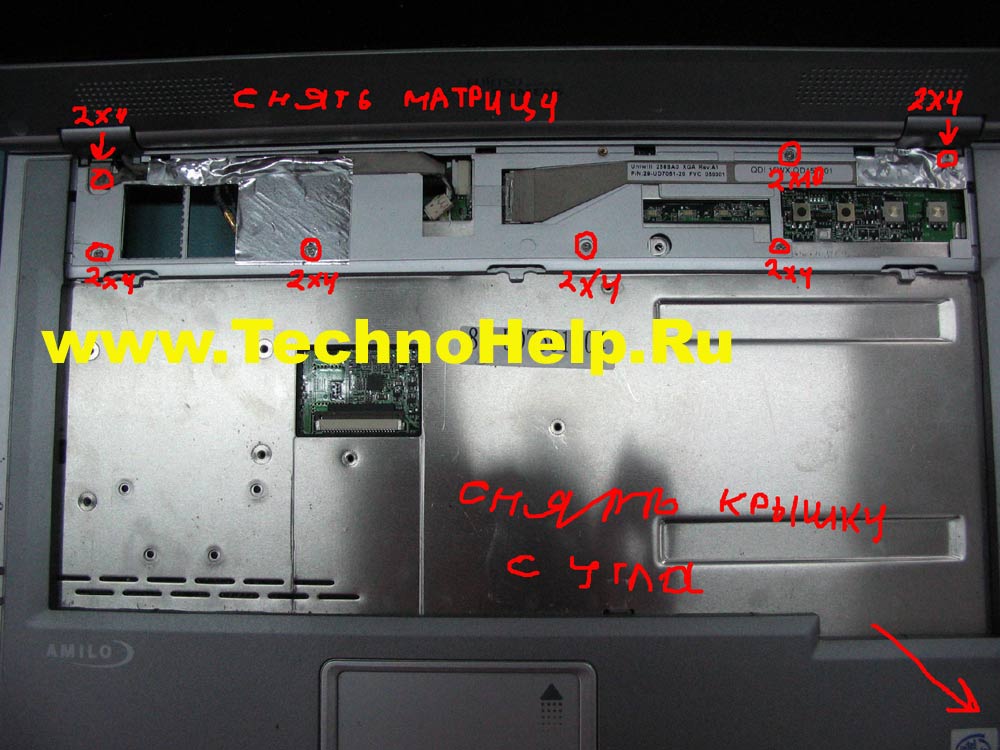

5. Снять экран отвернув винты и отсоединив разъёмы. Снять верхнюю пластиковую крышку корпуса начиная с правого нижнего угла.

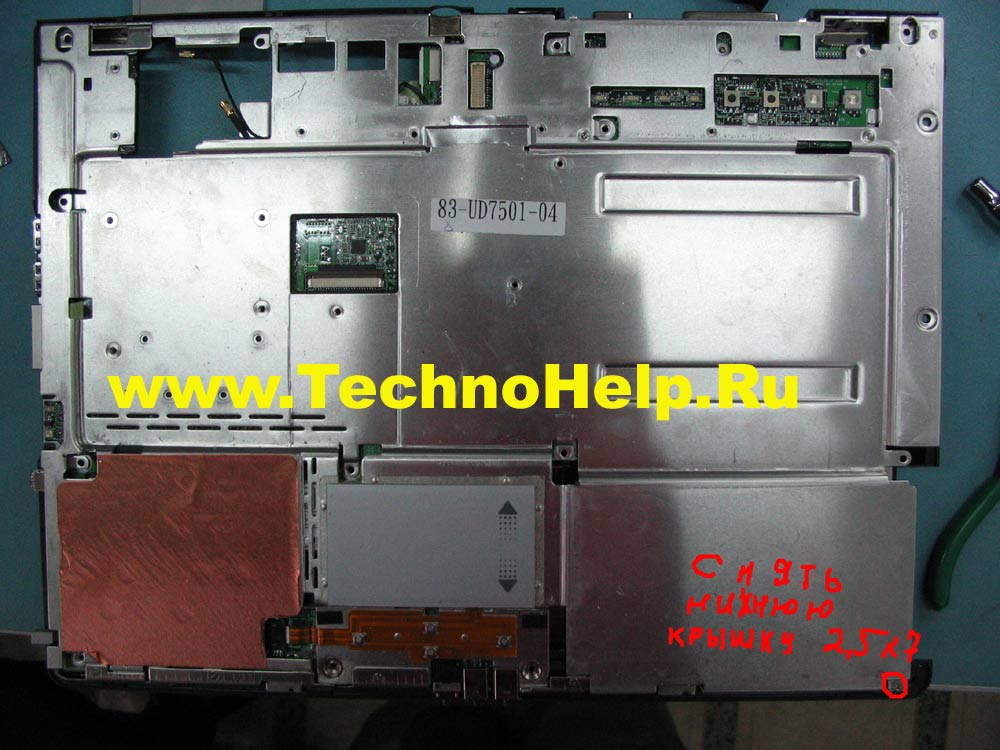

6. А здесь китайцы догадались сделать винт который не даёт снять нижнюю крышку и ради доступа к которому приходтся так сильно разбирать ноут.

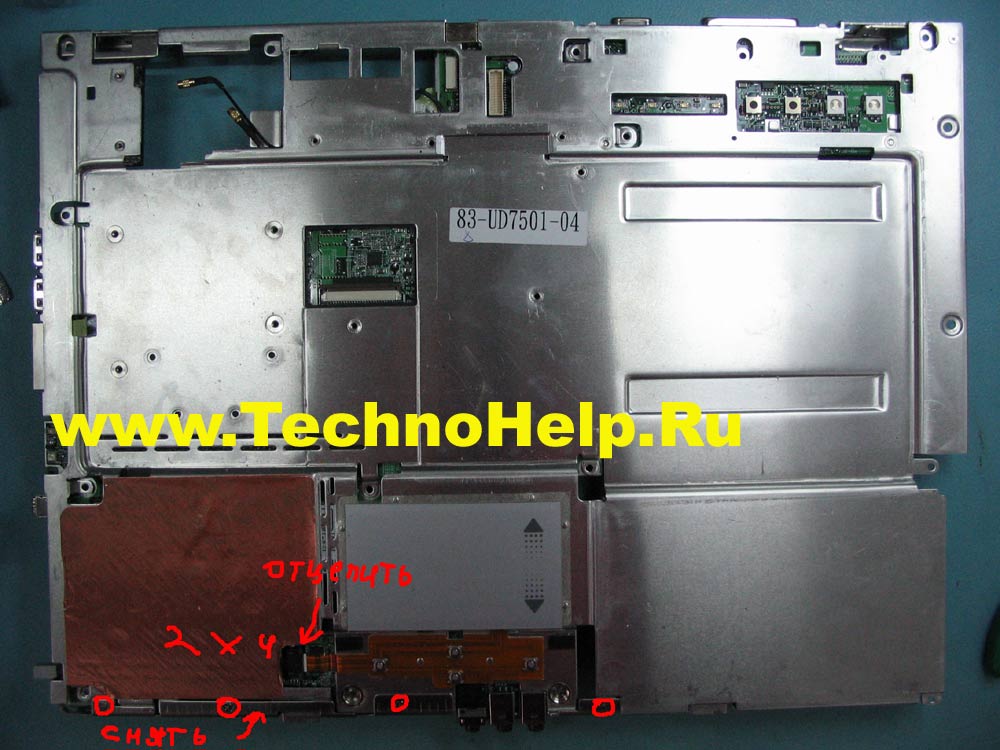

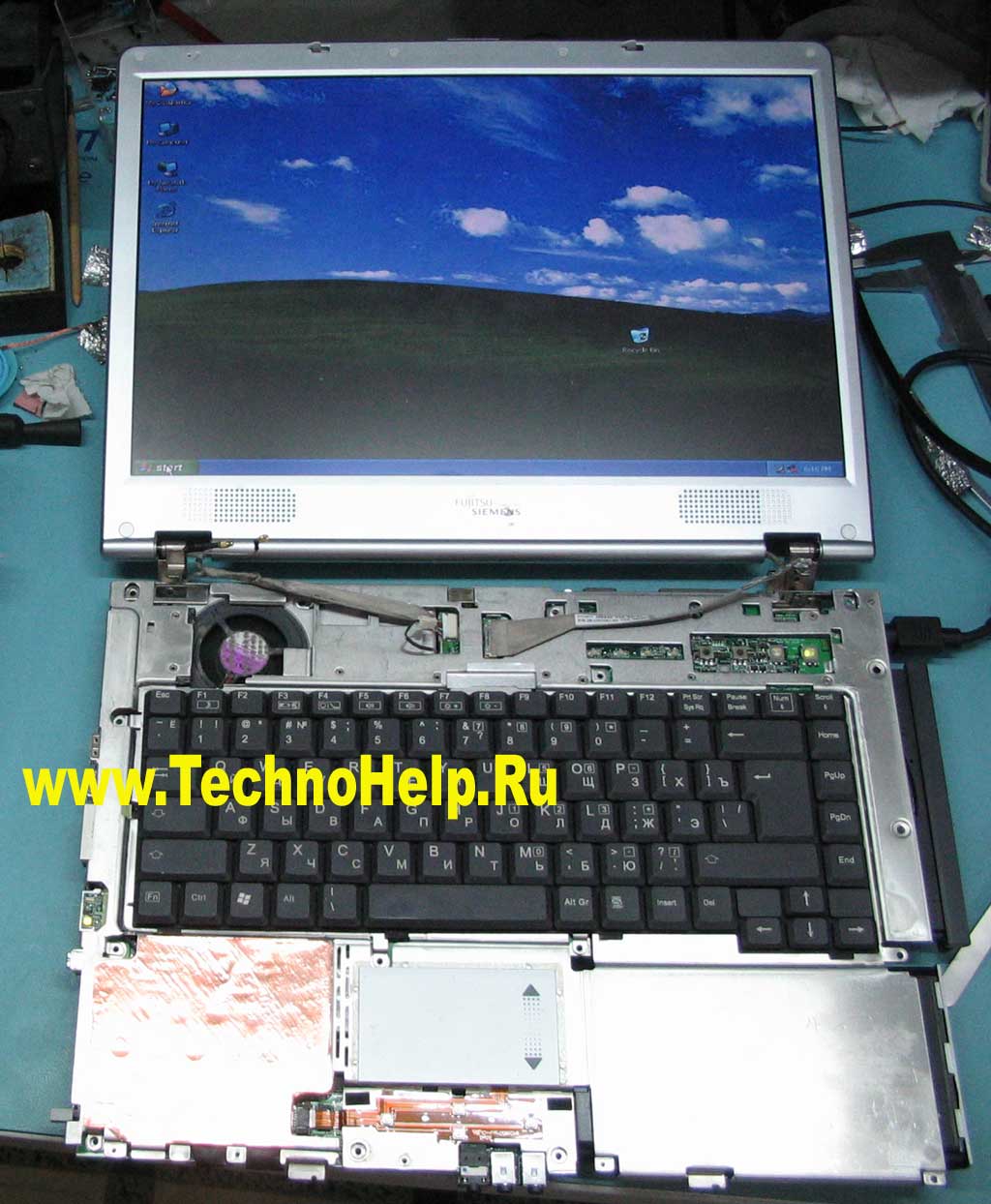

7. Отцепить и снять тачпад. Снять железяку идущую вдоль передней кромки.

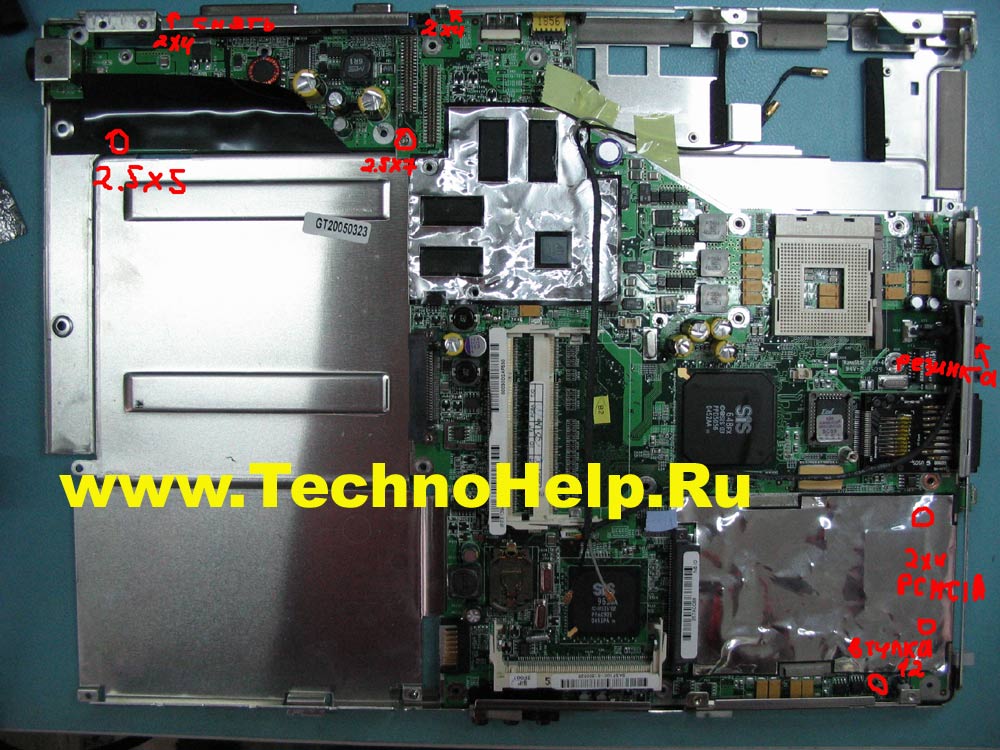

8. Снять железку вдоль разъёмов задней стенки. Снять плату питания (один винт под пластиковой наклейкой). И наконец снять системную плату.





Как видно на данном примере разборка ноутбука может быть весьма замысловата и неочевидна. По крайней мере я не видел таких ноутов, поступающих в наш сервис после попыток ремонта в других местах, чтобы они были собраны правильно. В лучшем случае не хватает части винтов в нужных местах, в худших случаях винты ввёрнутые не на свои места наносят ноуту дополнительные повреждения. Поэтому ещё раз предупреждаю, что Залезая в ноут надо знать зачем и как это делается!!!

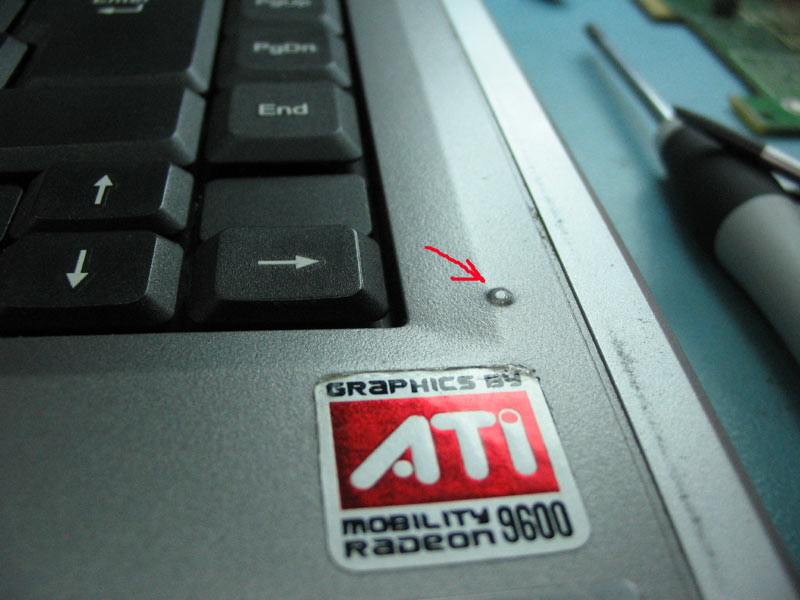

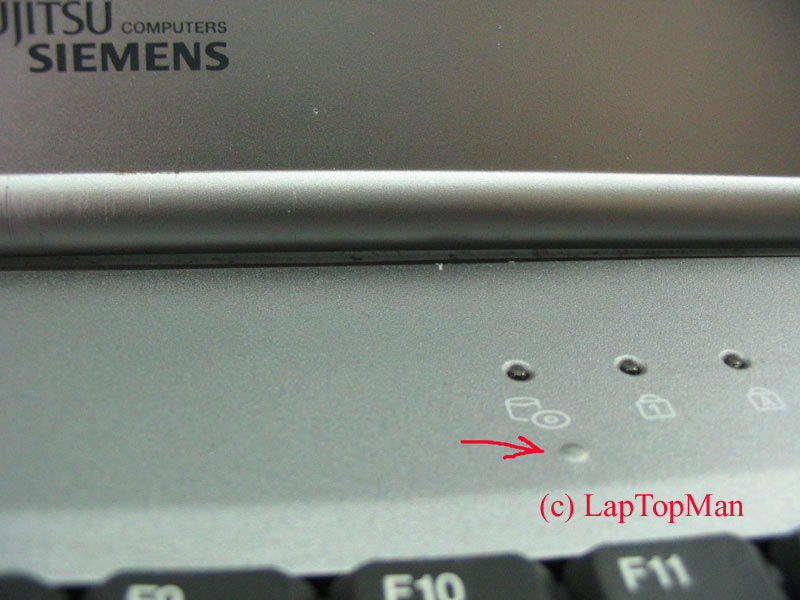

Ну и напоследок пара фоток того к чему приводят попытки неквалифицированной сборки этого ноутбука.
